Shell (1*1)/il corridore/Due-piatti freddi modella No.19014-B

  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
Luogo di origine Il Vietnam
Marca Chitwing
Certificazione ISO 9001:2015
Numero di modello Cuffia di Overear
Quantità di ordine minimo 1set
Prezzo Negotiable
Imballaggi particolari La muffa è imballata con una scatola di legno ed è disposta su un pallet di legno.
Tempi di consegna 30 giorni (s)
Termini di pagamento L/C, T/T
Capacità di alimentazione 180 set/mese

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome di prodotto Singolo stampaggio ad iniezione della cavità Dimensione 400 X.400 X 386mm
Tonnellaggio dell'IMM 180 (T) Peso della muffa 390 (CHILOGRAMMO)
Norma LKM Scorrevole 1
Sollevatore 8 Software di progettazione 3D-UG 4,0/2D-CAD
Vita della muffa 500000 colpi
Evidenziare

Muffa del piatto di Shell 1x1 due

,

Singola muffa del piatto della cavità due

,

Colpi singoli dello stampaggio ad iniezione della cavità 500K
Lasciate un messaggio
Descrizione di prodotto

Shell trasparente (1*1)

No.19014-B

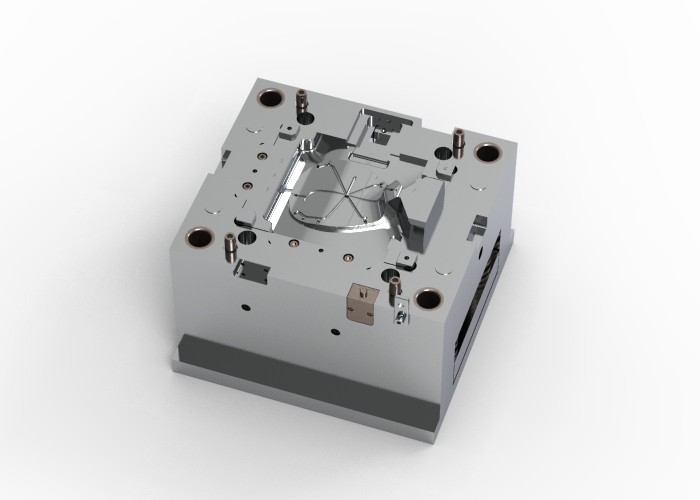

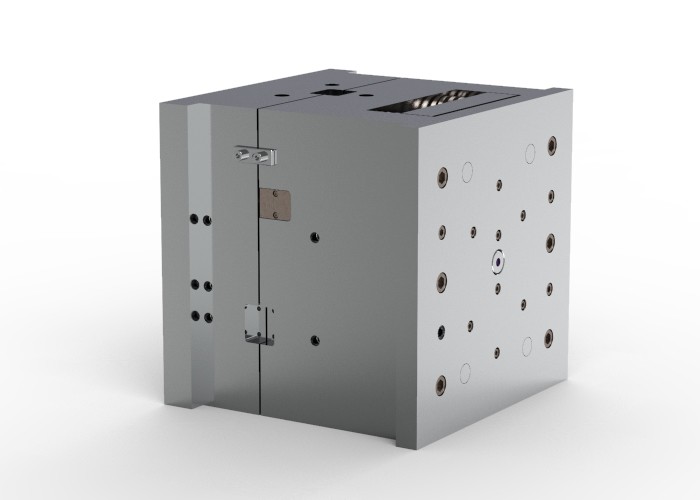

Questa muffa è costruita su una base di muffa standard GCI3540.90120100 e segue la norma della muffa di LKM.

Ha una lunghezza di 400mm, una larghezza di 400mm e un'altezza di 386mm. Ulteriormente, le caratteristiche della muffa

1 scorrevole e 8 sollevatori. La progettazione della muffa tiene conto la produzione di di alta qualità si separa

recision ed accuratezza.


La costruzione robusta ed il rispetto della muffa to gli standard industriali lo rendono ideale per una vasta gamma

delle applicazioni. La configurazione di 1 scorrevole e di 8 aiuti dei sollevatori raggiungere le forme complesse della parte e

funzioni, miglioranti efficienza di produzione.



Shell (1*1)/il corridore/Due-piatti freddi modella No.19014-B 0

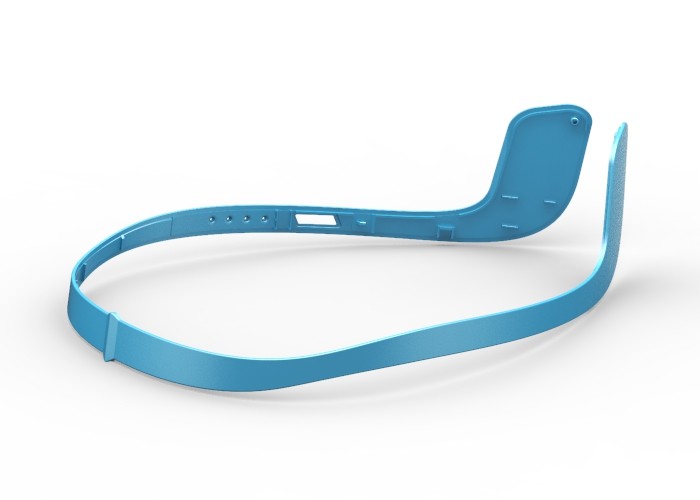

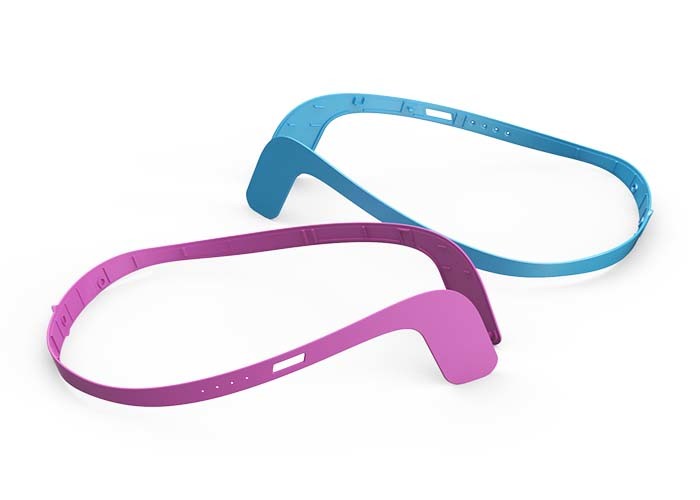

Il peso netto della muffa è 390kg; il tonnellaggio dell'IMM è 180T; il materiale della parte è PC; la dimensione della parte è

130,92 x 165,60 x 62.06mm ed il peso netto della parte sono circa 10g



La muffa è sviluppata da Chitwing (progettato e manifatturiero)



Shell (1*1)/il corridore/Due-piatti freddi modella No.19014-B 1Shell (1*1)/il corridore/Due-piatti freddi modella No.19014-B 2



  Finitura superficia   Specchio EDM VDI 10#
  Acciaio della cavità & del centro   Indurisca (1*1/S136)









Shell (1*1)/il corridore/Due-piatti freddi modella No.19014-B 3









Secondo il requisito redditizio e la richiesta di sviluppo di massa a basso costo,

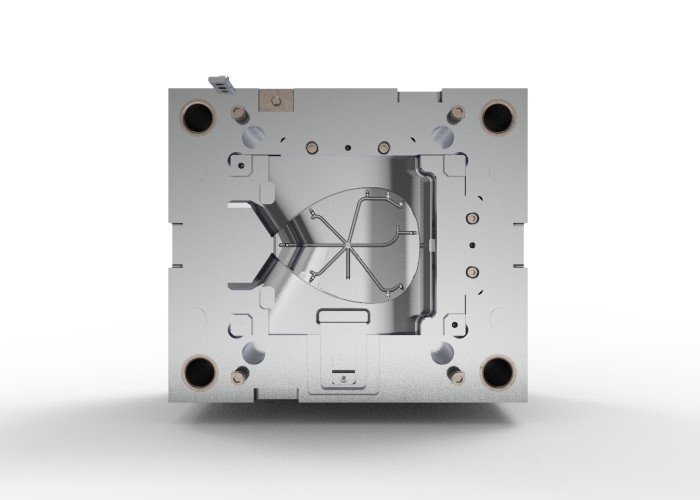

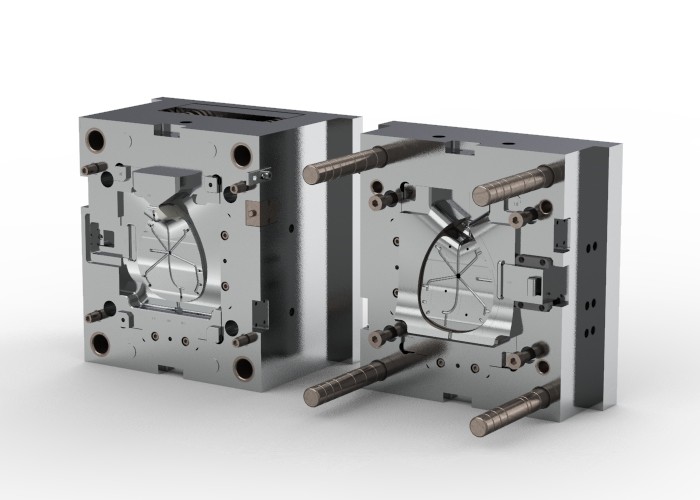

la muffa è progettata con la struttura dei due-piatti, portone laterale (il portone del punto del perno gira per parteggiare portone).

Uno specchio di superficie EDM con VDI 10# ed indurisce la cavità e l'anima, di modo che ha

superficie più regolare, più alta durezza e migliore prestazione d'uso, una vita dello strumento fino a

colpi 500K, breve tempo di ciclo e lumaca fredda minimizzata soddisfare le esigenze di fabbricazione in serie

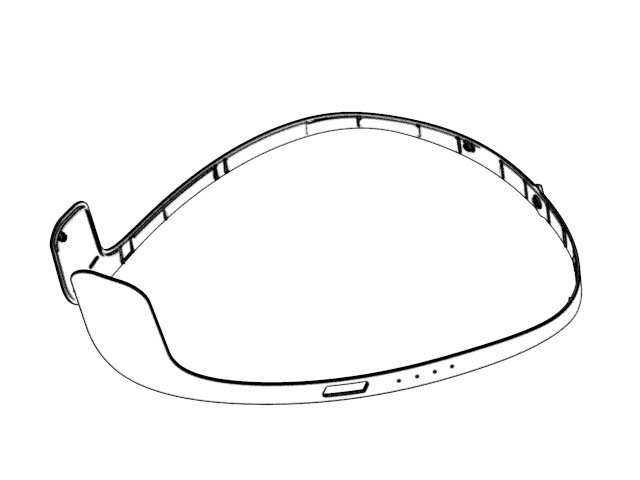

Schema sinottico



Shell (1*1)/il corridore/Due-piatti freddi modella No.19014-B 4Shell (1*1)/il corridore/Due-piatti freddi modella No.19014-B 5Shell (1*1)/il corridore/Due-piatti freddi modella No.19014-B 6Shell (1*1)/il corridore/Due-piatti freddi modella No.19014-B 7
